紐扣五金件視覺檢測設備，主要檢測劃痕、臟污、壓印、水印、變形、電鍍發白等。

一：檢測內容及要求

檢測工件面積：

               高2.8mm*Φ10mm的樣件的外觀檢測

檢測內容：

               1.底部正光檢測外觀

               2.底部正光檢測外觀

               3.頂部正光檢測外觀

               4.頂部正光檢測外觀

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量250-350件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套,  2個底部正光 2個頂部正光

5:工業鏡頭: 4套，4個FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二.1： 設備外觀3D立體圖

三：1 底部正光檢測方式

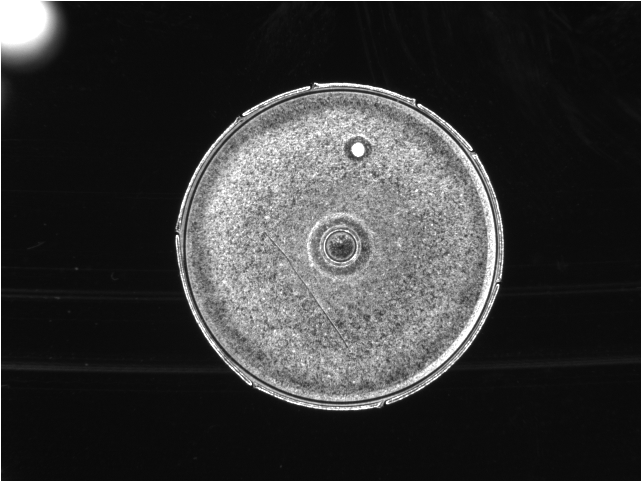

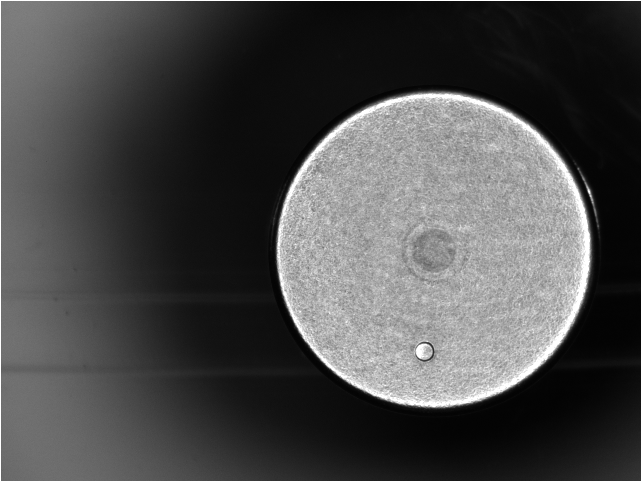

底部檢測效果原圖:

三：1 底部正光檢測方式

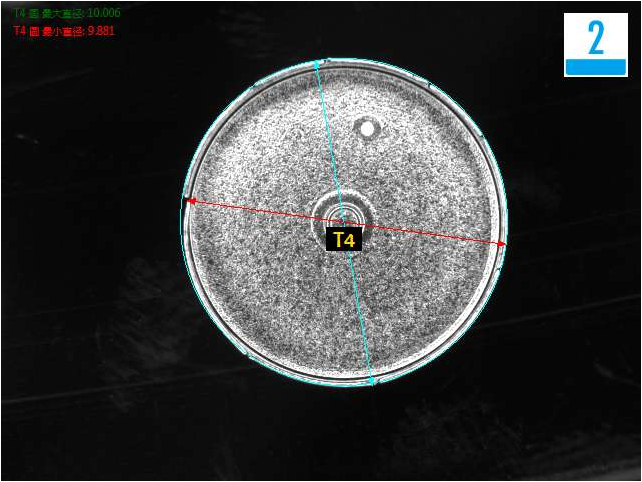

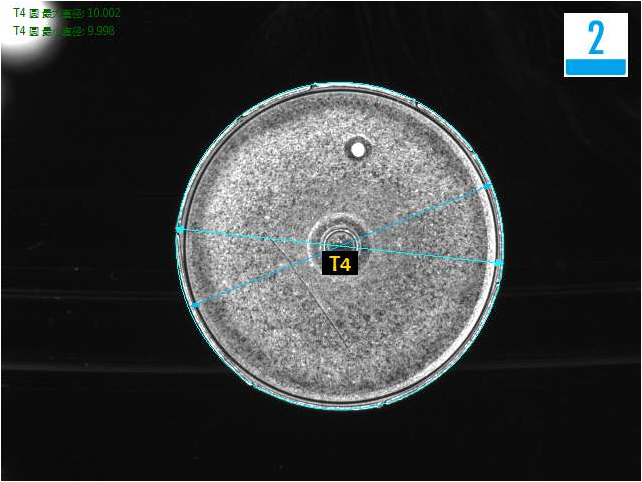

底部檢測良品效果分析圖:  OK

三：1 底部正光檢測方式

底部檢測不良品效果分析圖（變形）:NG

三：2 底部正光檢測方式

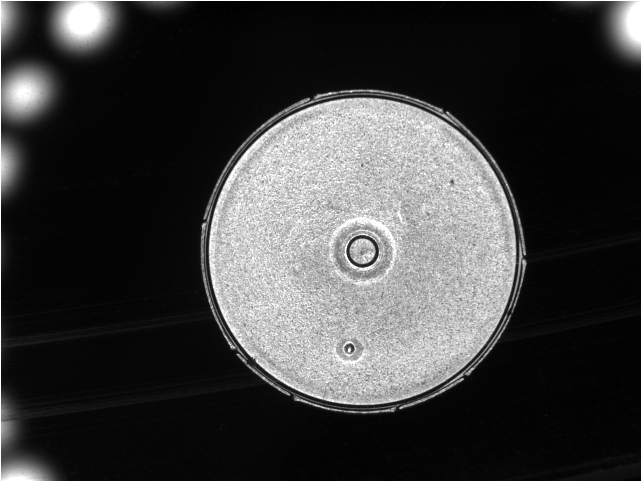

底部檢測效果原圖:

三：2 底部正光檢測方式

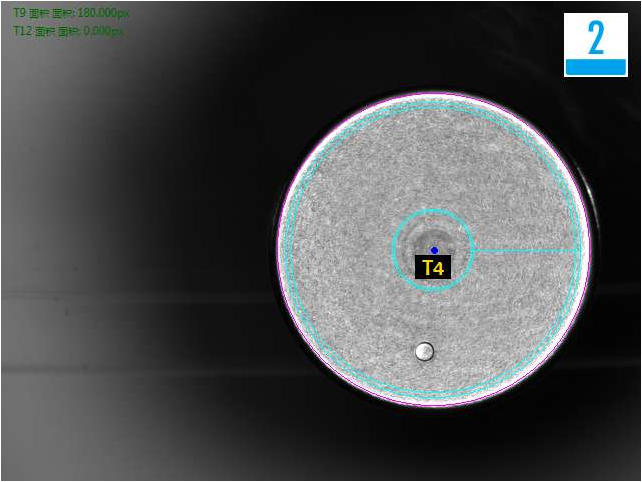

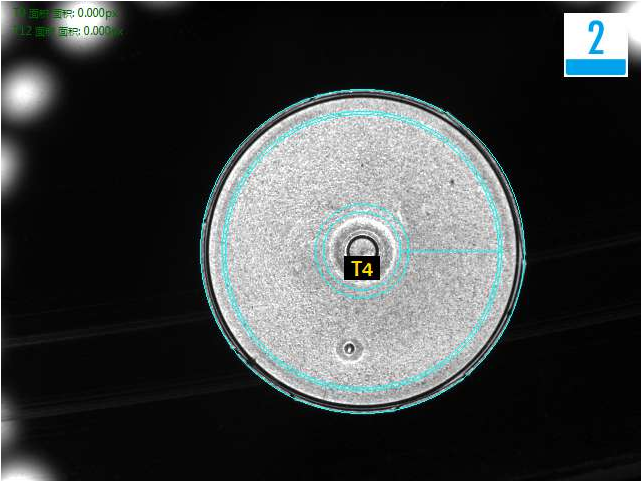

底部檢測良品效果分析圖:  OK

三：2 底部正光檢測方式

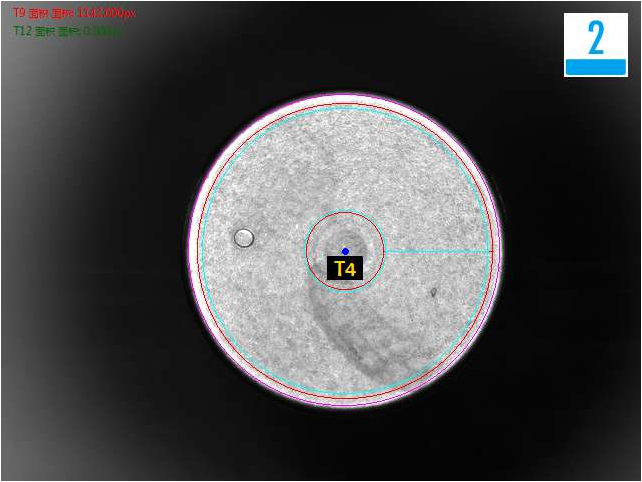

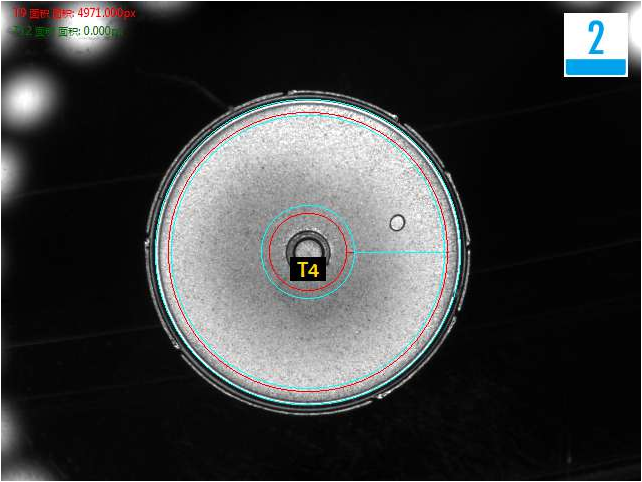

底部檢測不良品效果分析圖（電鍍發白）:NG

三：2 底部正光檢測方式

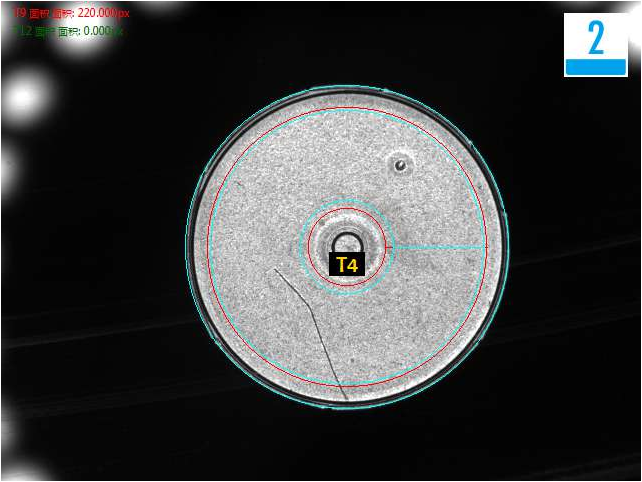

底部檢測不良品效果分析圖（劃傷）:NG

三：2 底部正光檢測方式

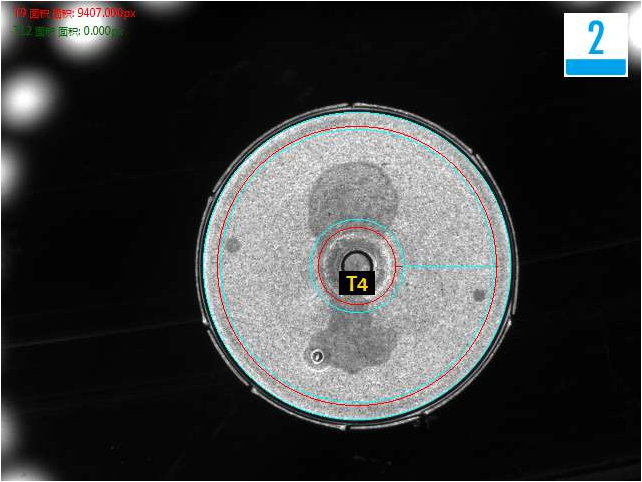

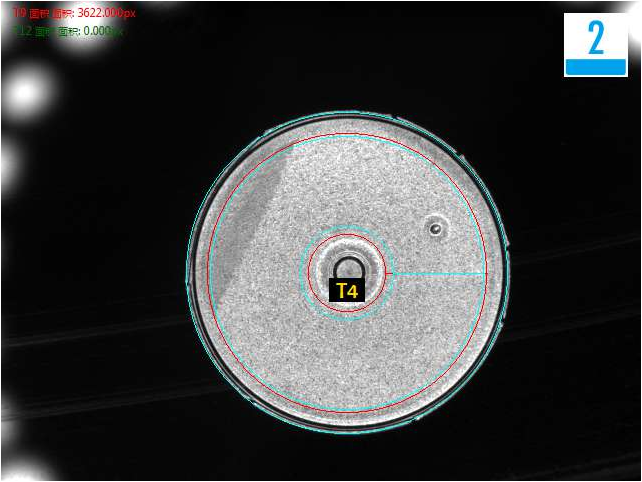

底部檢測不良品效果分析圖（水印）:NG

三：2 底部正光檢測方式

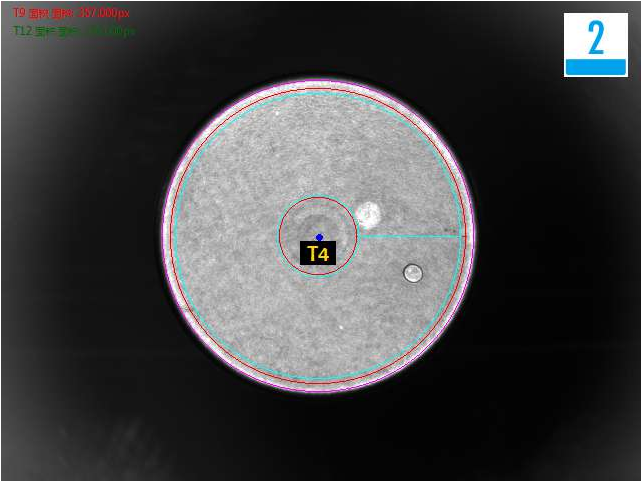

底部檢測不良品效果分析圖（臟污）:NG

三： 3 頂部正光檢測方式

頂部檢測效果原圖:

三： 3 頂部正光檢測方式

頂部檢測良品效果分析圖:  OK

三：3 頂部正光檢測方式

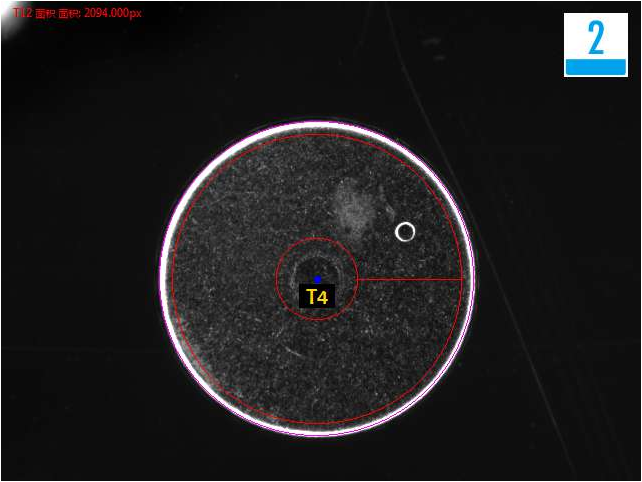

頂部檢測不良品效果分析圖（水?。?NG

三：3 頂部正光檢測方式

頂部檢測不良品效果分析圖（壓印）:NG

三： 4 頂部正光檢測方式

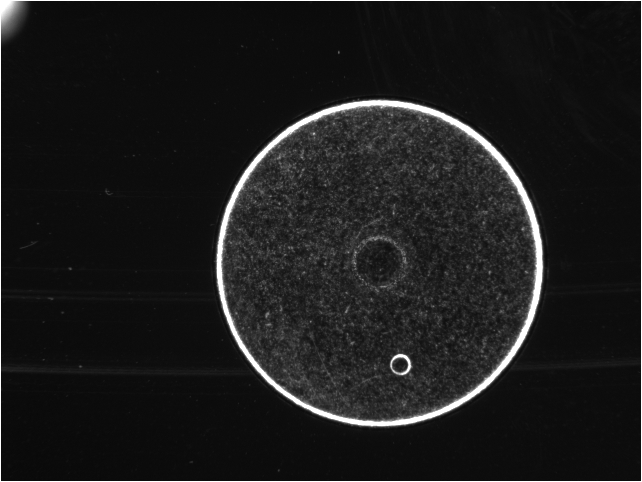

頂部檢測效果原圖:

三： 4 頂部正光檢測方式

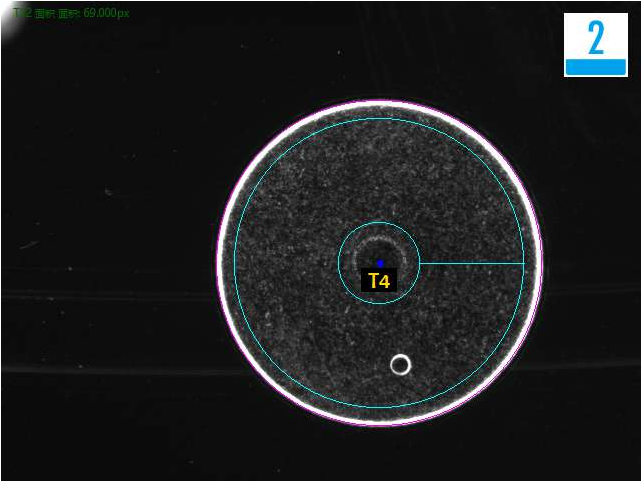

頂部檢測良品效果分析圖:  OK

三：4 頂部正光檢測方式

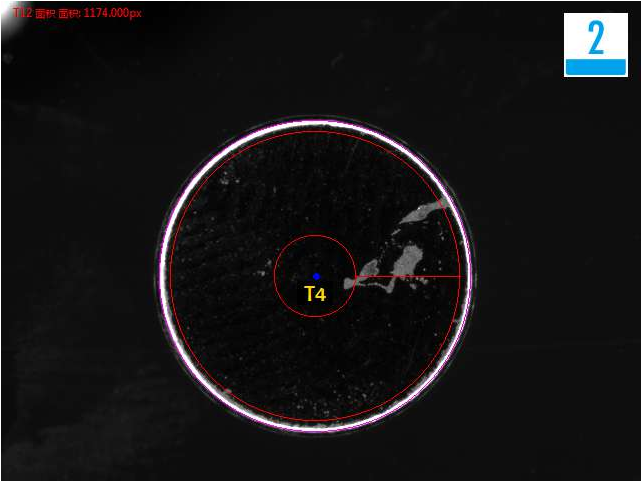

頂部檢測不良品效果分析圖（臟污）:NG

三：4 頂部正光檢測方式

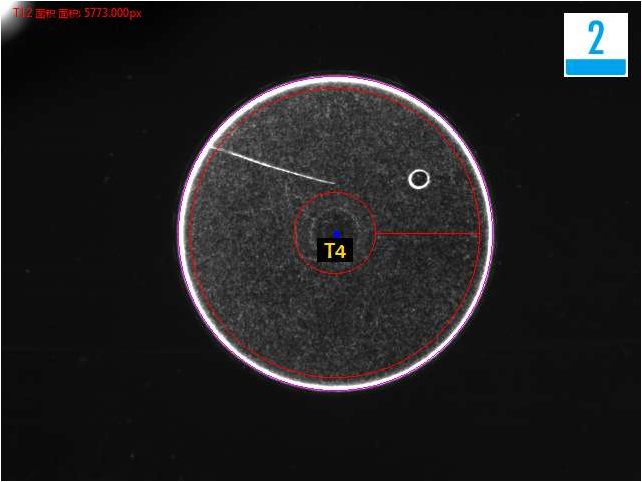

頂部檢測不良品效果分析圖（劃傷）:NG

三：4 頂部正光檢測方式

頂部檢測不良品效果分析圖（腐蝕）:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA
