機器視覺字符缺陷檢測應用方案！
作者 : 安徽思普泰克發布時間 : 2020-06-15 瀏覽 : 193 次
注明：機器視覺字符缺陷檢測項目，均需在影像下清晰可見才能檢測，檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
注明：機器視覺字符缺陷檢測項目，均需在影像下清晰可見才能檢測，檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
正光檢測不良品分析圖（局部）：NG 不良特征：字符不良
機器視覺技術的應用前景
機器視覺技術因?yàn)榱己玫臋z測效果,能較為準確的發現產品中的瑕疵,在產品檢測中得到了廣泛的應用。現階段的機器視覺技術主要被應用在電子行業,電子行業對產品質量要求較高,有著過硬的生產技術和檢測水平。
生產的電子元件由于高標準的精度要求,以往的檢測手段不能滿足實際的要求,先進的機器視覺技術的引用提高了對電子元件檢測的標準,大大的減少了電子產品的殘次情況,為電子元件的外觀質量提供了強大的保障,維護了企業的形象。
目前的機器視覺技術應用在電子產品制造,用于檢查測定;手機制造時,機器視覺技術從透鏡模塊到成品外觀,向手機制造過程的各個環節滲透;半導體檢測方面,機器視覺技術用于硅片DPM條碼閱讀等方面,在半導體制造過程中的多個環節提供檢測和解釋技術;消費品方面,機器視覺技術用于化妝品等多種消費材料制造過程中的外觀檢查和查出。
另外,機器視覺技術在物流行業和汽車配件行業也有著很大的潛力。隨著科技的發展進步,機器視覺技術將有更加廣泛的應用,為各個行業創造更多的經濟效益。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 字符混料檢測 | 正光檢測 | 可檢 | 局部檢測 |
二、設備組成及主要機構

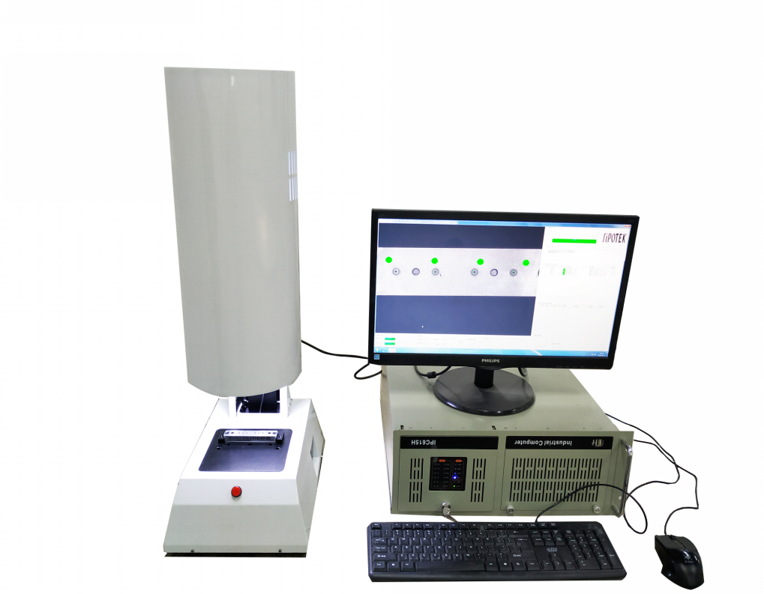

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 1套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 1套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
|
| 7 | 光源 | 定制光學自適應光源 | 1套 |
|
| 8 | 檢測平臺 | SIPOTEK定制一鍵測量 | 1套 |
|
設備外觀3D立體圖
三、樣件測試圖片:

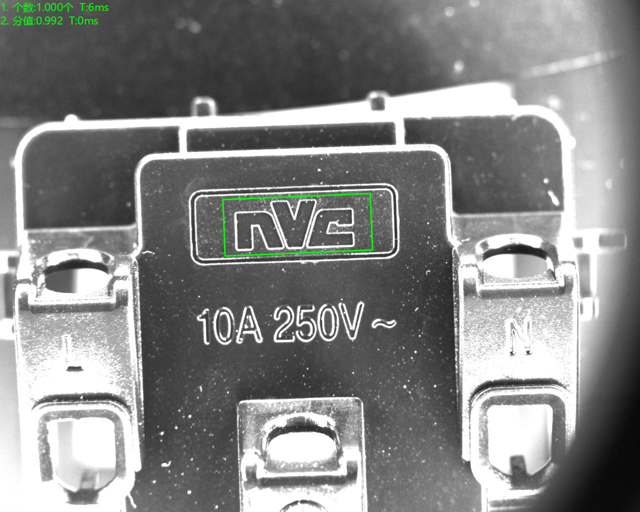

正光檢測良品原圖及分析圖（局部）：OK

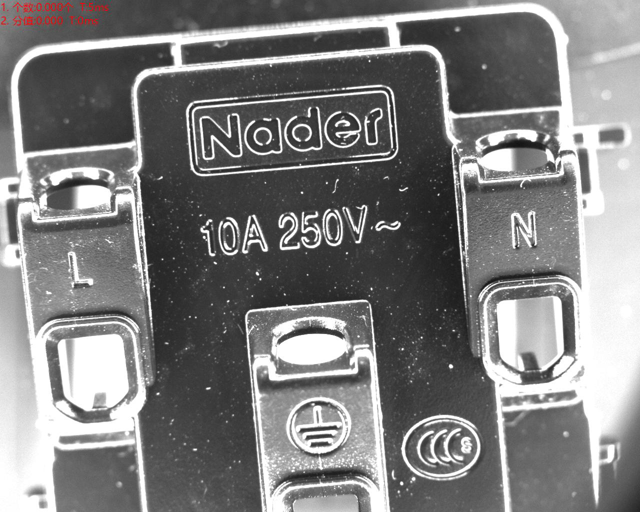

正光檢測不良品分析圖（局部）：NG 不良特征：字符不良
機器視覺技術的應用前景
機器視覺技術因?yàn)榱己玫臋z測效果,能較為準確的發現產品中的瑕疵,在產品檢測中得到了廣泛的應用。現階段的機器視覺技術主要被應用在電子行業,電子行業對產品質量要求較高,有著過硬的生產技術和檢測水平。
生產的電子元件由于高標準的精度要求,以往的檢測手段不能滿足實際的要求,先進的機器視覺技術的引用提高了對電子元件檢測的標準,大大的減少了電子產品的殘次情況,為電子元件的外觀質量提供了強大的保障,維護了企業的形象。
目前的機器視覺技術應用在電子產品制造,用于檢查測定;手機制造時,機器視覺技術從透鏡模塊到成品外觀,向手機制造過程的各個環節滲透;半導體檢測方面,機器視覺技術用于硅片DPM條碼閱讀等方面,在半導體制造過程中的多個環節提供檢測和解釋技術;消費品方面,機器視覺技術用于化妝品等多種消費材料制造過程中的外觀檢查和查出。
另外,機器視覺技術在物流行業和汽車配件行業也有著很大的潛力。隨著科技的發展進步,機器視覺技術將有更加廣泛的應用,為各個行業創造更多的經濟效益。
