o型圈外觀視覺檢測設備檢測工業產品外觀案例！

作者 : 安徽思普泰克發布時間 : 2020-11-20 瀏覽 : 163 次

注明：安徽思普泰克研發的o型圈外觀視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量不低于160件(取決于產品送料速度)。

一、檢測內容及要求

檢測內容：

最大尺寸長2.05mm*直徑1.7mm的產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢
1	尺寸檢測	背光檢測	可檢

注明：安徽思普泰克研發的o型圈外觀視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量不低于160件(取決于產品送料速度)。

樣品圖片

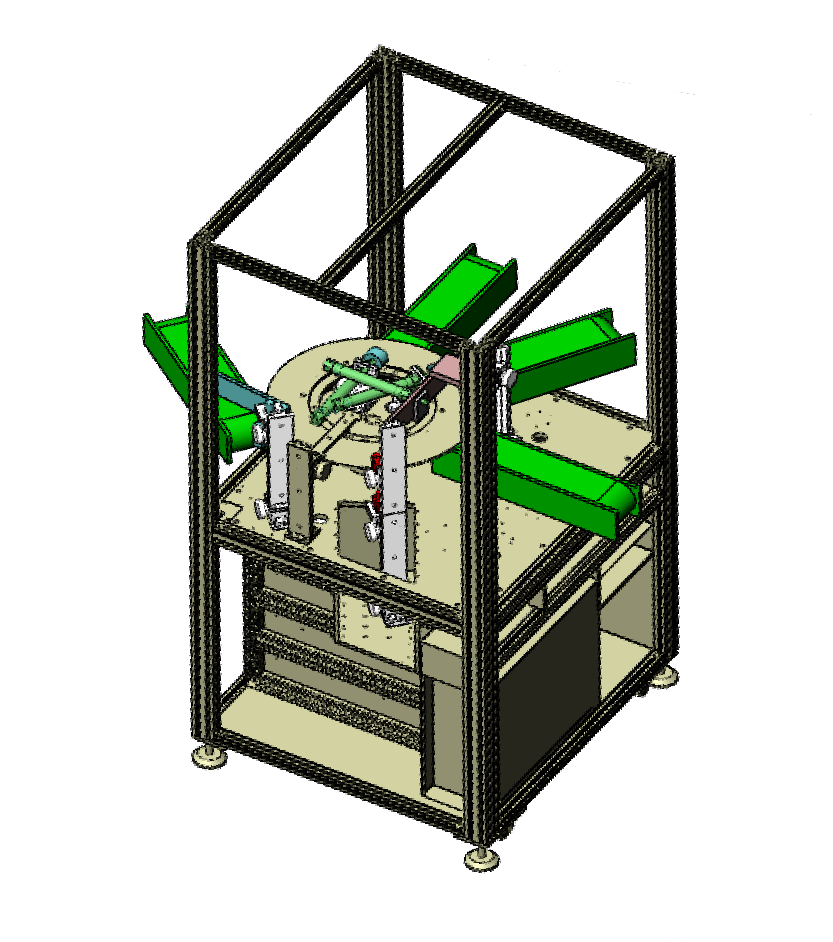

二、o型圈外觀視覺檢測設備組成及主要機構

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm

組成部件清單：

序號	部件名稱	規格型號	數量	備注
1	視覺檢測軟件	SIPOTEK	1套	數據可上傳
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS 19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	1套
5	相機調節伺服模組	SIPOTEK定制	1套
6	工業鏡頭	FA高清光學工業鏡頭	1套
7	光源	定制光學自適應光源	1套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	SIPOTEK定制	1套
11	PLC運動協作	松下·PANASONIC	1套

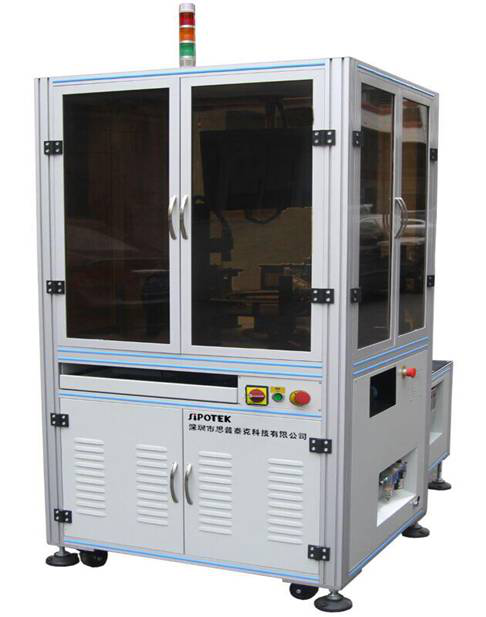

o型圈外觀視覺檢測設備外觀

三、樣件測試圖片:

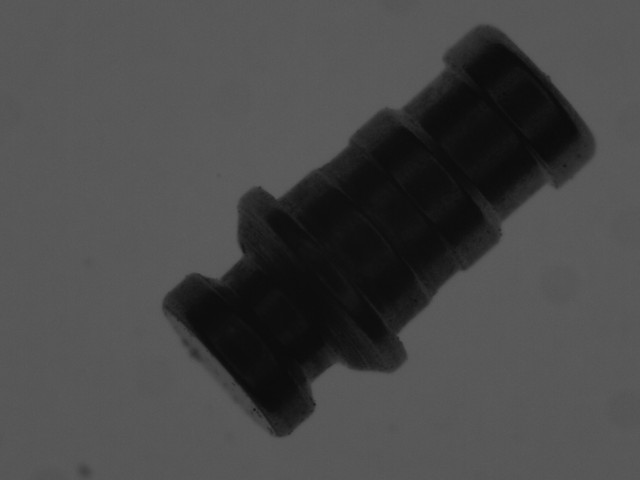

頂部正光檢測原圖：

o型圈外觀視覺檢測設備

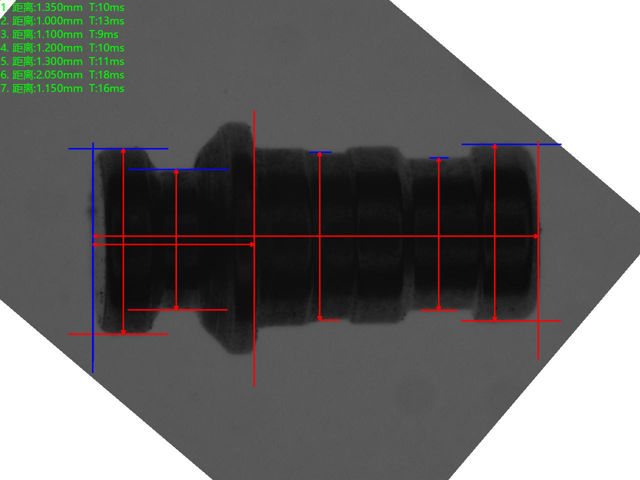

頂部正光檢測良品分析圖：OK

四、o型圈外觀視覺檢測設備安裝要求:

設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準整體檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾：為設備提供電子干擾較小的地方。

電源：交流220V，50Hz，耗電＜1KVA。

　　o型圈外觀視覺檢測設備使用工業照相機將被檢測的目標轉換成圖像信號，根據像素分布和亮度、顏色等信息，轉變成數字化信號，圖像處理系統對這些信號進行各種運算來抽取目標的特征，如面積、數量、位置、長度，再根據預設的允許度和其他條件輸出結果，包括尺寸、個數等。
　　o型圈外觀視覺檢測設備適用于檢測橡膠圈、螺絲、手機配件、不銹鋼、鋁材、塑膠，電感，電容，硅膠，螺母，墊片等各種器件
